Produktdetails

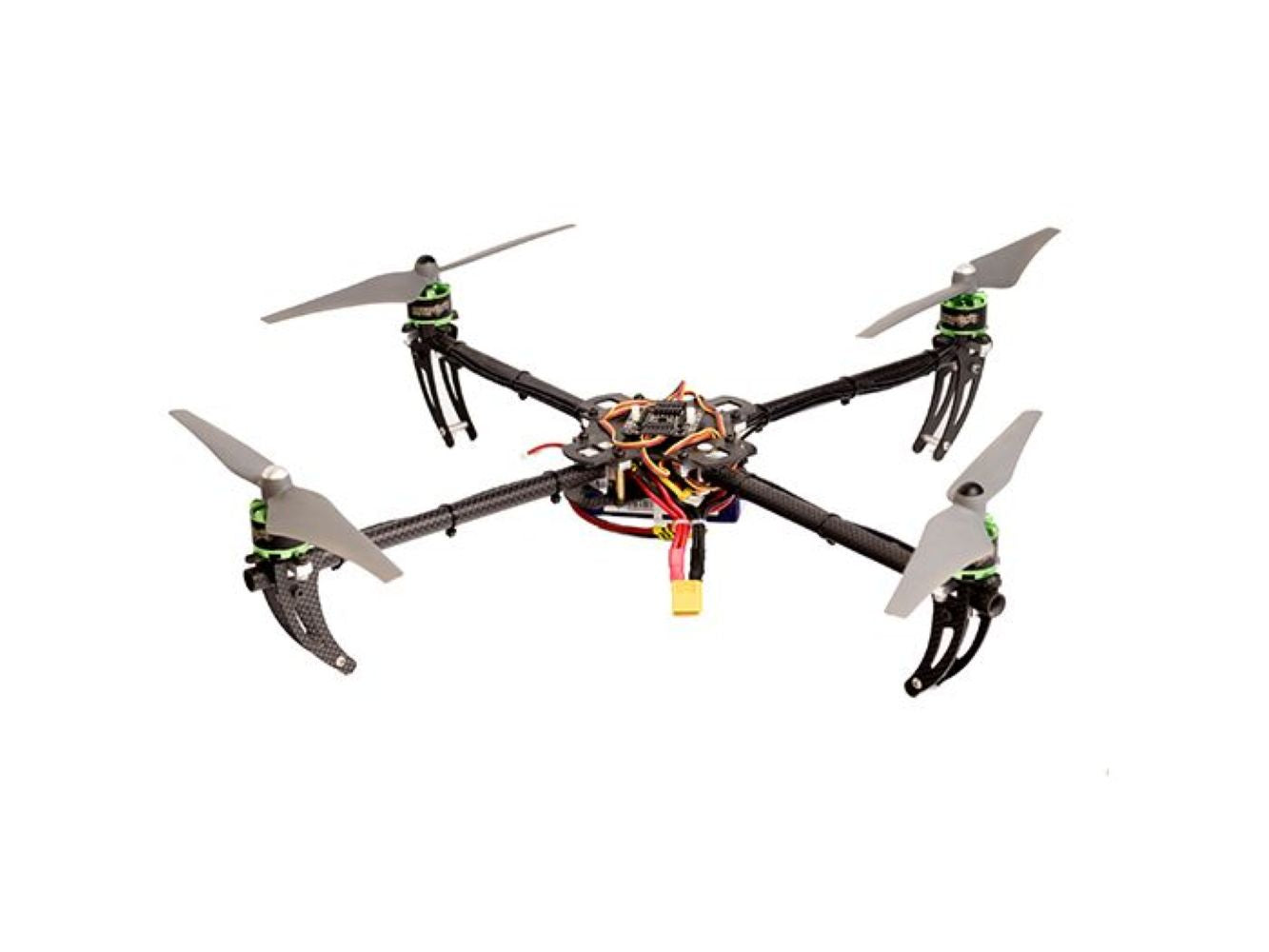

Mit dem BigQuad Deck können Sie Ihren Crazyflie 2.0 in einen größeren Quad verwandeln, indem Sie externe ESCs (Electronic Speed Controller) an die Breakout-Anschlüsse des Decks anschließen. Die automatische Erkennung des Decks ermöglicht diese Transformation in Sekundenschnelle. Das Deck enthält Breakout-Header-Anschlüsse für zusätzliches Zubehör wie externe Empfänger (CPPM-Eingang) und GPS. Es bietet auch die Möglichkeit, Batteriespannung und Strom zu überwachen.
Dieses Produkt ist für die Verwendung mit dem Crazyflie 2.0 Quadcopter vorgesehen und verwendet dessen Erweiterungsplatinensystem. Weitere Informationen zum Crazyflie 2.0 Ökosystem finden Sie im Käuferleitfaden . Weitere Informationen zur Verwendung der Erweiterungsdecks finden Sie auf der Seite Erste Schritte mit Erweiterungsdecks .

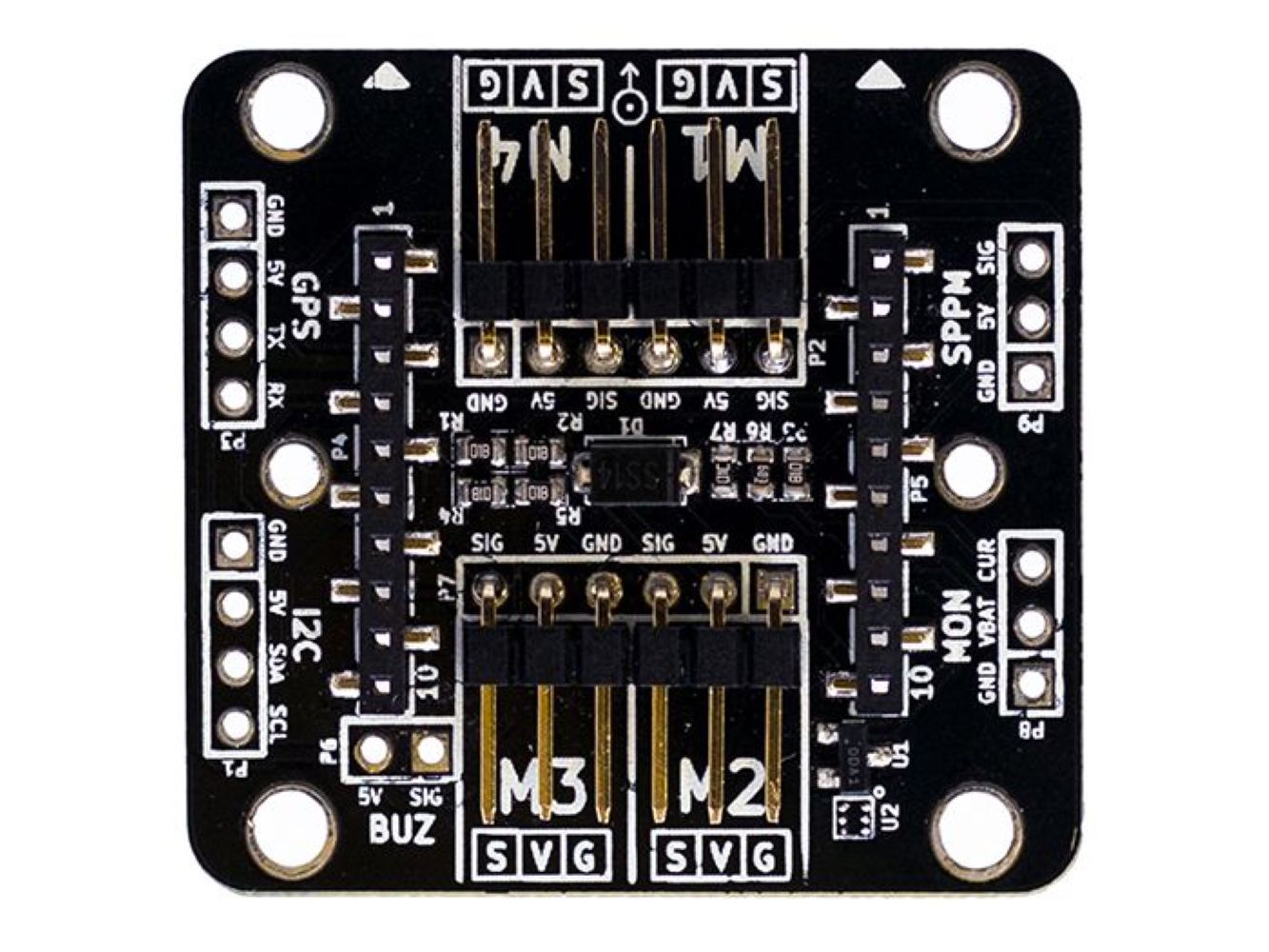

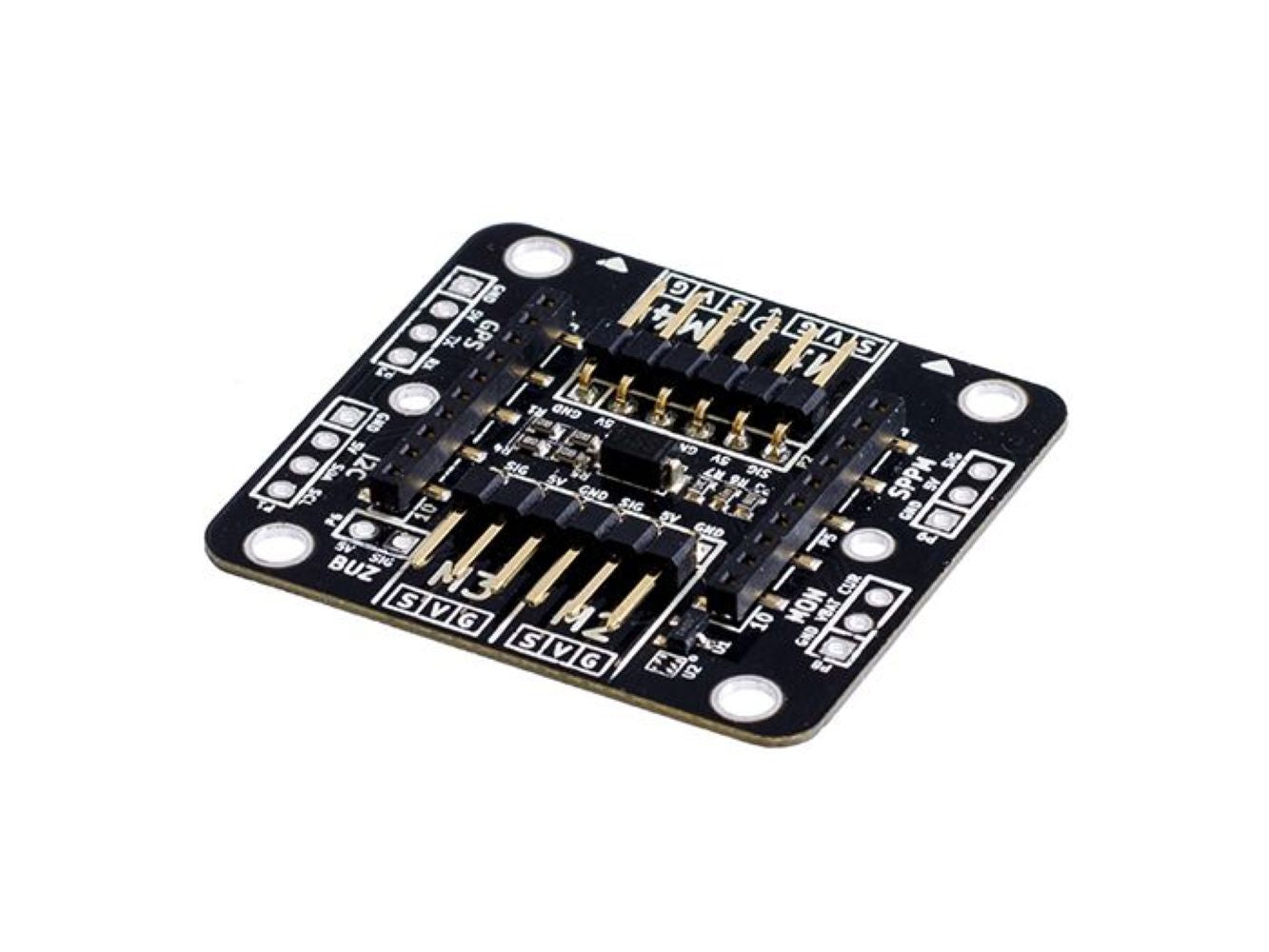

Eigenschaften:
- 4 x ESC-Anschlüsse
- 0,1"-Header-Befestigungslöcher für zusätzliche Konnektivität:
- CPPM-Eingang (3 Pin)
- GPS-Eingang (4 Pin)
- I2C-Erweiterung (4 Pin)
- Batterie- und Stromüberwachungseingang (3 Pin)
- Summerausgang (2 Pin)
- Anschluss von ein oder zwei zusätzlichen Decks
- Automatische Erkennung des Erweiterungsdecks
Elektrische Spezifikation:
- Stromversorgung Crazyflie 2.0 mit 4,5V - 5,5V vom ESC.
- BigQuad Deck-Eingänge sind 5V tolerant.
- Batteriespannungsüberwachungsteiler skaliert für Eingänge bis zu 23V.
- Stromeingang 0V - 3V.
- BigQuad Deck und Crazyflie 2.0 Stromverbrauch:
- ~120mA ohne zusätzliche Decks.
- Bis zu 500mA, wenn der Crazyflie 2.0 Akku angeschlossen und geladen wird.
- 1-Wire-Speicher für automatische Erweiterungsdeck-Erkennung.
Mechanische Spezifikation:
- Gewicht: 3,8g
- Größe (BxHxT): 36x40x5mm
- M3 Befestigungslöcher im 30,5mm Quadrat angeordnet.

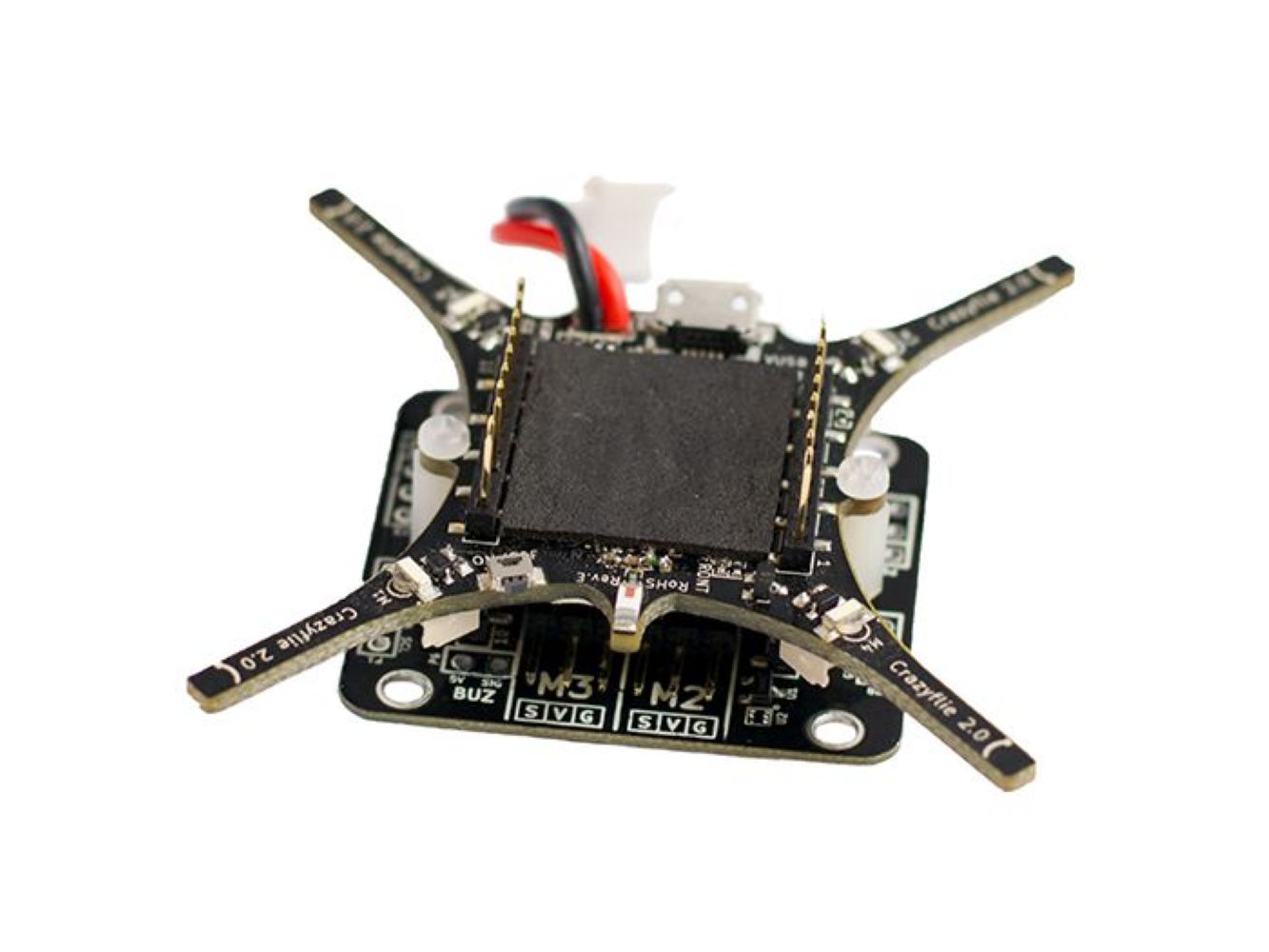

- Entwickelt zur Montage über oder unter dem Crazyflie 2.0
Paket beinhaltet:
- 1x BigQuad Deck
- 4x M2x4 Nylonschraube
- 2x M2x6 Sechskantabstandshalter
Ressourcen:
