Kurzantwort
Das Holybro Micro M10 ist die leichteste und günstigste Option für grundlegende GPS-Positionierung und Return-to-Home, mit einer Genauigkeit von 2,0 m. Das M9N bietet mit 1,5 m CEP eine etwas bessere Genauigkeit und ist die erste Wahl für Pixhawk-kompatible Bauten. Das H-RTK F9P liefert zentimetergenaue Präzision mittels RTK-Korrekturen und ist für Kartierung, Vermessung und jede Anwendung konzipiert, bei der Standard-GPS einfach nicht genau genug ist.
Was diese Module gemeinsam haben
Alle drei Module verwenden u-blox-Empfänger und können gleichzeitig die vier wichtigsten GNSS-Konstellationen verfolgen: GPS, Galileo, GLONASS und BeiDou. Sie teilen sich den gleichen IST8310-Kompass, verwenden eine Eingangsspannung von 4,7-5,2 V, kommunizieren über UBX- und NMEA-Protokolle und arbeiten mit ArduPilot und PX4. Das M10 und M9N verwenden identische JST-GH 6-Pin-Anschlüsse und haben die gleichen physikalischen Abmessungen. Einen breiteren Überblick über GPS-Module in Drohnen-Bauten finden Sie in unserem GPS-Module-Leitfaden.
Micro M10: Leicht und leistungsfähig

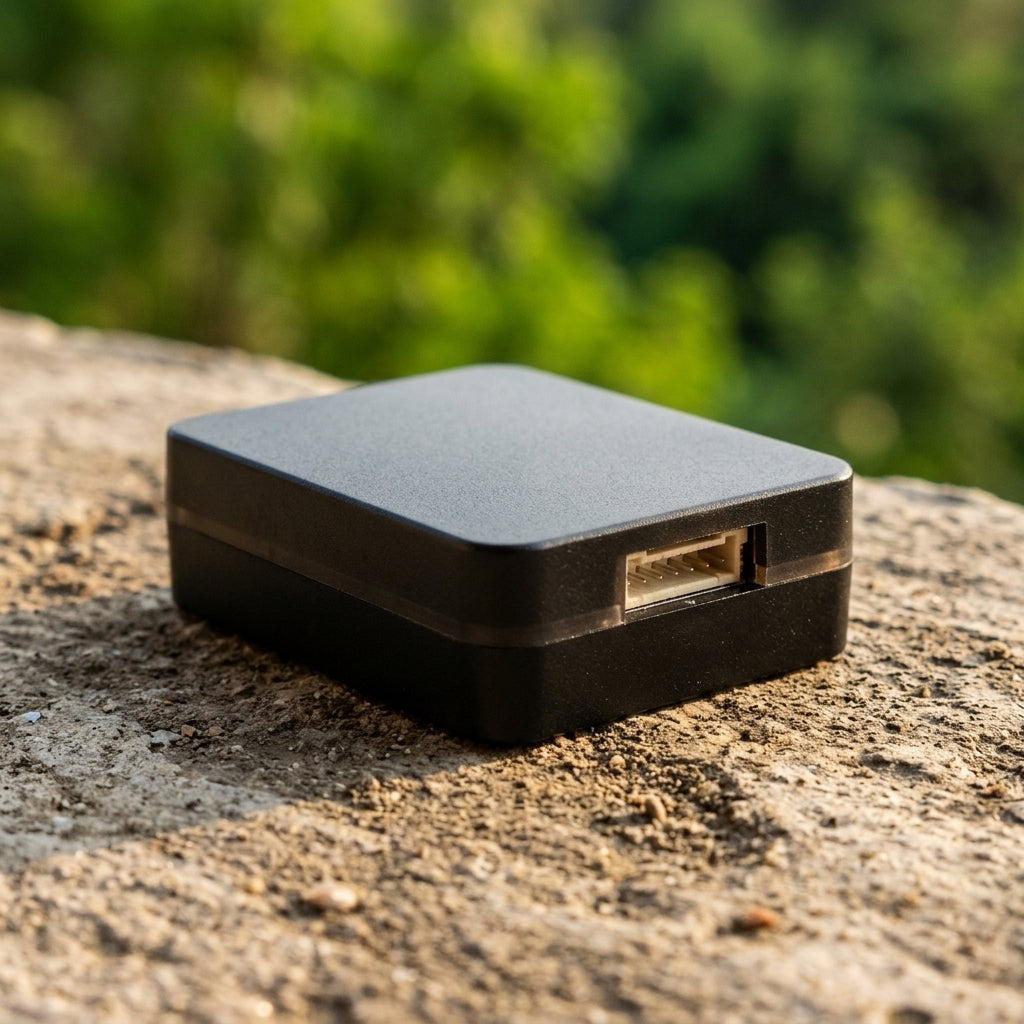

Das Holybro Micro M10 verwendet den u-blox M10-Empfänger, den GNSS-Chip der zehnten Generation von u-blox. Es verfolgt bis zu vier Konstellationen mit einer Aktualisierungsrate von 10 Hz und erreicht eine Genauigkeit von 2,0 m CEP. Die Platine wiegt ohne Gehäuse nur 14 g und misst kompakte 32x26x9 mm, was sie zu einer guten Wahl für kleinere Rahmen macht, bei denen das Gewicht eine Rolle spielt.
ArduPilot 4.3, PX4 1.14, iNav 5.0 und Betaflight 4.3 oder neuer sind für die M10-Unterstützung erforderlich. Die 25x25mm Keramik-Patchantenne hat eine LNA-Verstärkung von 22 dB, was ihr selbst in anspruchsvollen Umgebungen einen soliden Empfang ermöglicht. Wenn Ihre Anforderungen einfach sind, wie Positions halten und Return-to-Home, erledigt dieses Modul die Arbeit ohne unnötige Kosten oder Gewicht.
M9N: Der Pixhawk-Standard
Das Holybro M9N verwendet den u-blox M9N-Empfänger, einen etablierten Chip im Pixhawk-Ökosystem. Es bietet eine etwas bessere Genauigkeit von 1,5 m CEP im Vergleich zum M10 und kann mit bis zu 25 Hz bei vier gleichzeitigen Konstellationen betrieben werden. Physikalisch ist es identisch mit dem M10 und weist dieselbe Grundfläche von 32x26x9 mm und ein Gewicht von 14 g auf.
Das M9N bietet eine breitere Firmware-Unterstützung über ältere ArduPilot- und PX4-Versionen hinweg, was wichtig ist, wenn Sie ältere Builds ausführen oder eine bestehende Flotte warten. Für neue Builds funktionieren entweder das M9N oder das M10, aber das M9N bleibt die sicherere Wahl für etablierte Pixhawk-Setups. Weitere Informationen zur Pixhawk-Plattform finden Sie in unserem Pixhawk-Erklärer.
H-RTK F9P: Zentimetergenaue Präzision
Das Holybro H-RTK F9P Rover Lite und das H-RTK F9P Rover gehören zu einer ganz anderen Kategorie. Sie verwenden den u-blox F9P Multi-Band-Empfänger, der L1- und L2-Frequenzen für zentimetergenaue RTK-Positionierung unterstützt. Dies ist kein Standard-GPS; es erfordert eine Basisstation oder eine NTRIP-Korrekturquelle, um seine volle Genauigkeit zu erreichen, typischerweise 1-2 cm horizontal und 2-3 cm vertikal.
Der Rover Lite ist eine Single-GNSS-Einheit, die über eine serielle UART angeschlossen wird. Der Rover fügt ein zweites GPS-Modul für Dual-GNSS-Kurs hinzu, was die Kursgenauigkeit für Starrflügel-Kartierungsplattformen verbessert. Beide sind für Vermessung, Photogrammetrie, Präzisionslandwirtschaft und Infrastrukturinspektion konzipiert. Sie passen gut zu Telemetriefunkgeräten wie dem Holybro Microhard Kit zum Empfang von RTK-Korrekturen im Feld.
Vergleichstabelle
| Spezifikation | Micro M10 | M9N | H-RTK F9P |
|---|---|---|---|
| GNSS-Empfänger | u-blox M10 | u-blox M9N | u-blox F9P |
| Frequenz | Nur L1 | Nur L1 | L1 + L2 Multi-Band |
| Genauigkeit | 2,0 m CEP | 1,5 m CEP | 1-2 cm RTK fixiert |
| Max. Aktualisierungsrate | 10 Hz mit 4 GNSS | 25 Hz mit 4 GNSS | Bis zu 25 Hz |
| Konstellationen | GPS, Galileo, GLONASS, BeiDou, QZSS | GPS, Galileo, GLONASS, BeiDou, QZSS | GPS, Galileo, GLONASS, BeiDou |
| Kompass | IST8310 | IST8310 | IST8310 |
| Gewicht ohne Gehäuse | 14g | 14g | Variiert je nach Modell |
| Anschluss | JST-GH 6-Pin | JST-GH 6-Pin | Variiert je nach Modell |
| RTK erforderlich | Nein | Nein | Ja – Basisstation oder NTRIP |
| Am besten geeignet für | Basis-GPS, Return-to-Home | Pixhawk-Builds, allgemeine Nutzung | Vermessung, Kartierung, Präzisionsarbeiten |
Welches Modul sollten Sie kaufen?
Für die meisten FPV- und autonomen Drohnen-Builds decken das Micro M10 oder das M9N Ihre Bedürfnisse ab. Wählen Sie das M10 für die kleinste und leichteste Option bei einem neuen Build oder das M9N, wenn Sie bewährte Pixhawk-Kompatibilität und eine marginal bessere Genauigkeit wünschen. Durchsuchen Sie die GPS- und RTK-Sammlung für alle Optionen.
Wenn Ihre Arbeit zentimetergenaue Präzision erfordert, sei es für Kartierung, Vermessung oder Präzisionslandwirtschaft, steigen Sie auf das H-RTK F9P Rover Lite um. Denken Sie daran, dass RTK eine Basisstation oder einen Korrektur-Dienst benötigt, um seine angegebene Präzision zu erreichen.
Häufig gestellte Fragen
Kann ich das M10 mit Betaflight verwenden?
Ja, Betaflight 4.3.0 und neuere Versionen unterstützen den u-blox M10 Chip. Stellen Sie sicher, dass Ihre Firmware aktuell ist, bevor Sie eine Verbindung herstellen.
Funktioniert der F9P ohne Basisstation?
Ohne RTK-Korrekturen fällt der F9P auf die Standard-GPS-Genauigkeit von etwa 1,5-2,5 m zurück. Sie benötigen entweder eine physische Basisstation in der Nähe oder einen NTRIP-Dienst, um zentimetergenaue Positionierung zu erhalten.
