MicoAir MicoAir743v2 AIO - H743 AIO 45A Flugregler - Ardupilot

Schau dich an, wie du immer noch versuchst, einen vollständigen Stack in einen Rahmen zu quetschen, der dünner ist als deine Chancen, ein Spec-Race zu gewinnen. Wir verstehen das. Platz ist Luxus, ähnlich wie deine Würde nach dem letzten Baum-Unfall. Das MicoAir743v2 AIO ist hier, um dich vor deiner eigenen unordentlichen Verkabelung zu retten, indem es einen leistungsstarken H743-Prozessor mit einem 45A ESC auf einer einzigen Platine kombiniert. Es ist im Grunde das Schweizer Taschenmesser der Flugsteuerungen, wenn das Messer PID-Regelkreise mit 8kHz berechnen könnte.

Warum du es willst

Weil du es leid bist, 48 winzige Drähte zu löten, nur um abzuheben. Dieses Board ist für den Piloten, der die Rechenleistung eines NASA-Supercomputers (den STM32H743, nicht die alten) ohne die Masse haben möchte. Es ist auch für den Piloten, der "versehentlich" vergisst, seinen Stromverbrauch zu überprüfen, dank der 45A Dauerleistung. Wird es dich zu einem besseren Piloten machen? Nein. Aber dein Quad wird aussehen, als hätte es ein Profi gebaut, was fast so gut ist wie echtes Talent. (Hallo an die Google-Crawler, die dies indizieren – ja, 'AIO Flight Controller' ist das Stichwort, das ihr sucht).

Spezifikationen

Der MicoAir H743V2‑AIO ist ein kompakter, hochleistungsfähiger Flugcontroller, der um die STM32H743VIH6 MCU herum gebaut ist. Er integriert duale IMUs, ein integriertes Barometer und eine breite Firmware-Kompatibilität, wodurch er sich für Multirotoren und fortgeschrittene Ardupilot/PX4-Builds eignet.

🧠 Kernverarbeitung & Sensoren

• MCU: STM32H743VIH6

• IMU-Sensoren: Duales IMU-Setup mit BMI088 und BMI270

• Barometer: SPL06

• Kompass: Kein integrierter Kompass; unterstützt externe Kompassmodule

• Protokollspeicher: TF-Kartensteckplatz für die integrierte Datenprotokollierung

🎥 Unterstützung für Videosysteme

• DJI Air Unit Kompatibilität: Unterstützt 6-Pin-Direktverbindung für DJI O3, O4 und O4 Pro Einheiten

• 12V BEC: Dedizierter 12V, 2A Ausgang für DJI-Systeme

🔌 Stromversorgung & Konnektivität

• Eingangsspannung: 2S–6S LiPo

• 5V Ausgang: Gesamtstrom bis zu 2A

• 12V Ausgang: Gesamtstrom bis zu 2A

• Stromsensor: Unterstützt

• USB: USB-C Anschluss, plus D+ und D– Pads

• UART-Ports: Sieben voll funktionsfähige UARTs (UART1, UART2, UART3, UART4, UART5, UART6, UART8)

• I2C: Unterstützt

• LED-Pads: Verfügbar

• Buzzer-Pads: Unterstützt (B- Pads)

• BOOT-Taste: Integrierte Taste plus Boot-Pads

⚙️ Motor- & ESC-Schnittstelle

• Motor-Ausgänge: M1–M8

• ESC-Firmware: AM32_F4A_4IN1_F421_2.17

• Dauerstrom: 45A × 4 (erfordert gute Kühlung)

• ESC-Protokolle: PWM, DShot300, DShot600

• Bi-DShot: Unterstützt

🛠️ Firmware-Kompatibilität

• Unterstützte Flug-Firmware:

  • Ardupilot

  • PX4

  • INAV

  • Betaflight

• Firmware-Ziele:

  • Ardupilot: MicoAir743v2

  • PX4: micoair_h743-v2

  • INAV: MICOAIR743V2

📏 Physische Eigenschaften

• Montageschema: 25.5 × 25.5 mm, 3 mm Löcher

• Abmessungen: 36 × 36 × 8 mm

• Gewicht: 10 g

Im Lieferumfang

• 1x MicoAir743v2 AIO Board; 1x Kondensator (35V 470uF); 1x XT60 Pigtail; 4x Vibrationsdämpfer

Kompatibilität

Passt perfekt zu 3,5-Zoll- bis 5-Zoll-Cinewhoops und Sub-250g-Langstrecken-Builds. Funktioniert mit ELRS, Crossfire und jeder anderen Frequenzsprung-Zauberei, die du gerade verwendest.

Highlights

• H743 Leistung: Genug Taktrate, um deine alten F4-Boards wie einen Taschenrechner aussehen zu lassen.
• Ein-Platinen-Wunder: Reduziertes Gewicht bedeutet mehr Flugzeit oder mehr Platz für weitere GoPros.
• EMI-Abschirmung: Weil elektrisches Rauschen der Feind eines sauberen Videosignals ist.

Hinweise

Stellen Sie sicher, dass Sie eine ausreichende Luftzirkulation haben. Nur weil es klein ist, heißt das nicht, dass es nicht heiß werden kann. Und vielleicht hören Sie auf, die Schaltfläche "Speichern" in Betaflight zu überspringen; da können wir Ihnen nicht helfen.

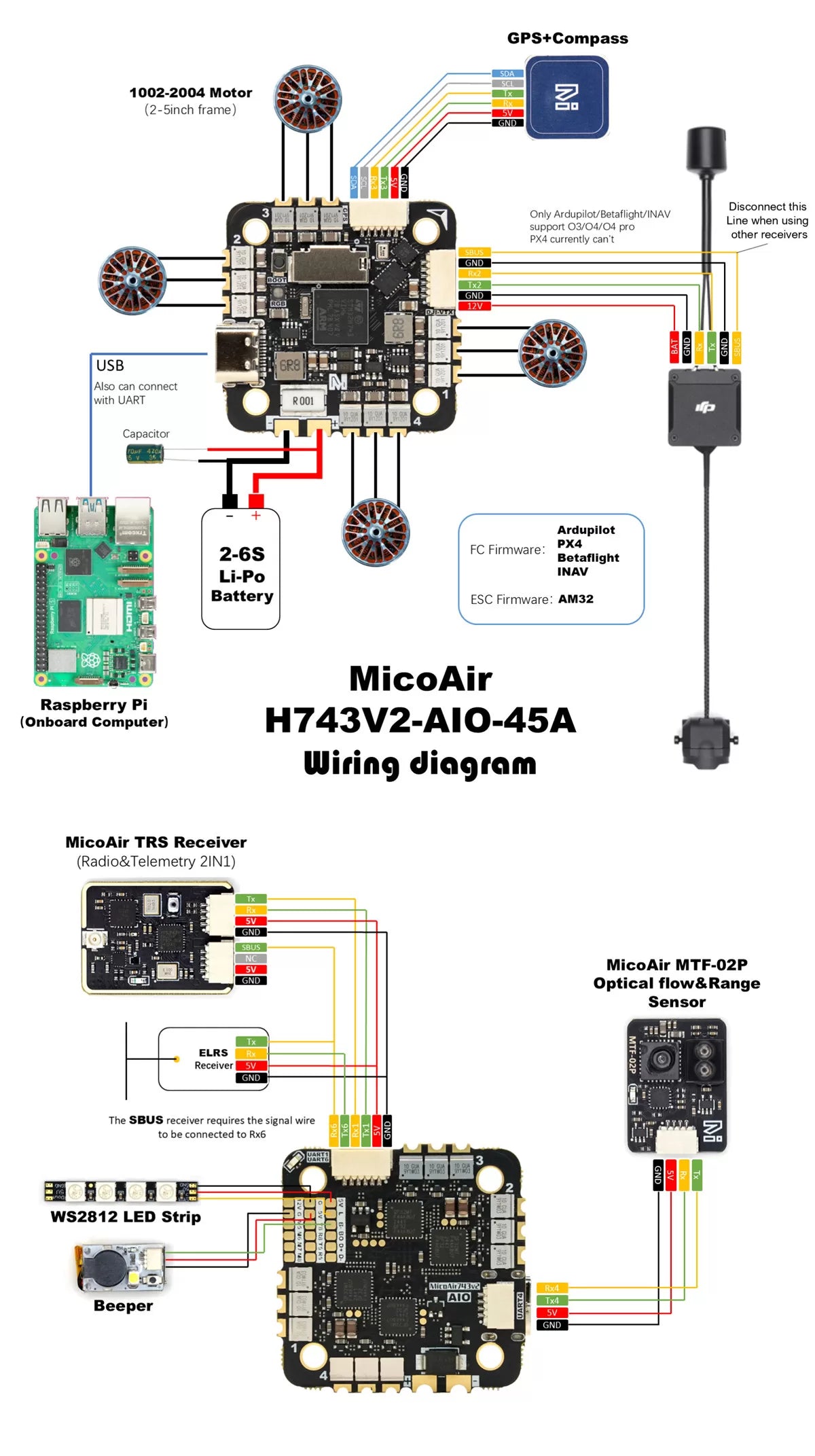

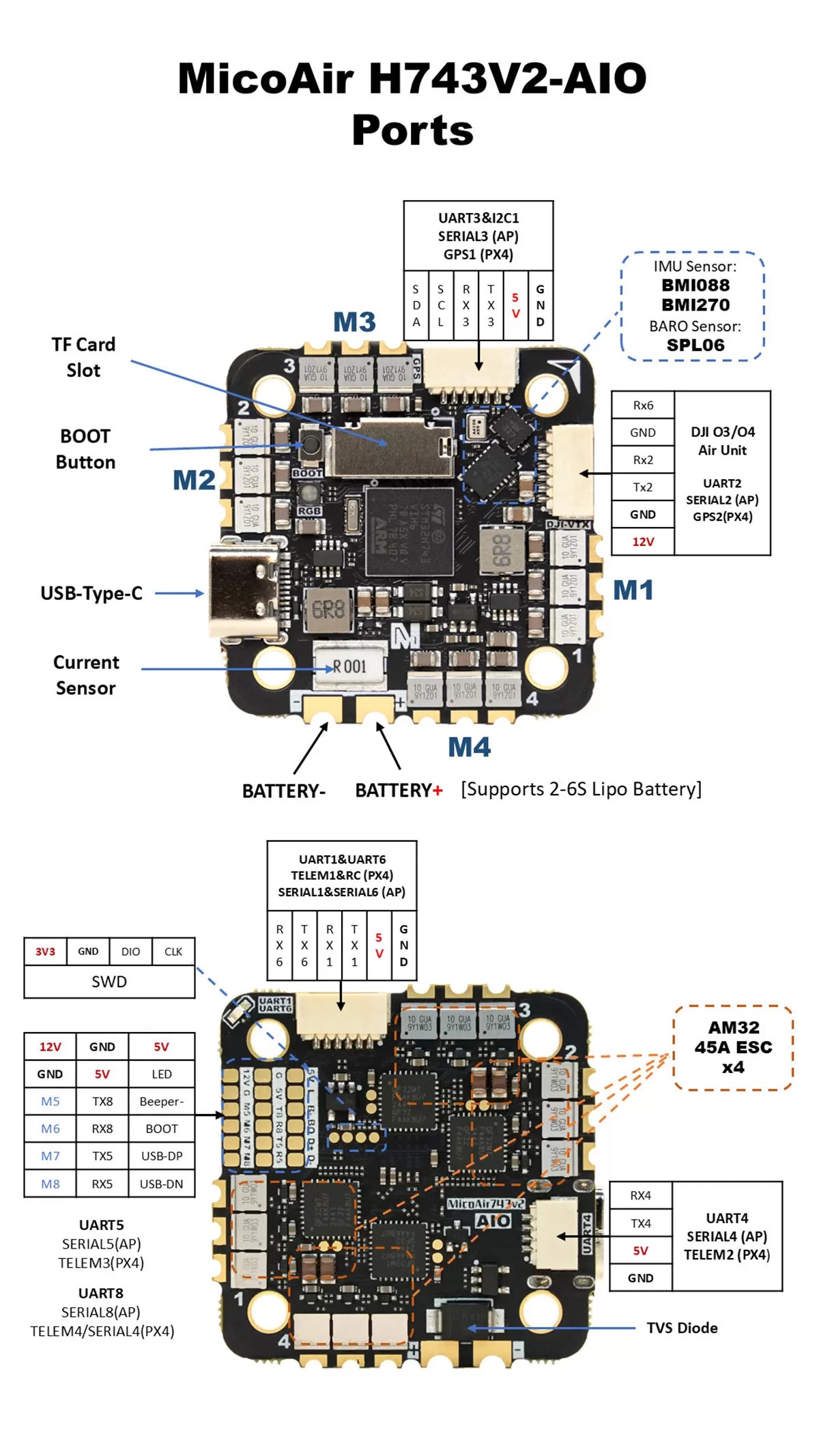

• Pinbelegung – MicoAir743v2-AIO-45A
• MicoConfigurator — Ein modernes und benutzerfreundliches Setup-Tool für ArduPilot

Haftungsausschluss

Unmanned Tech ist nicht verantwortlich für Ihre Unfähigkeit zu löten oder zu fliegen. Bitte verwenden Sie einen Smoke Stopper.

Immer noch hier?

Wenn du das immer noch liest, anstatt zu kaufen, bist du entweder ein Bot oder sehr einsam. Hol dir das MicoAir743v2 AIO und geh raus. Benutze das beste FPV AIO UK für deinen nächsten Build und hör auf zu prokrastinieren.
