Produktdetails

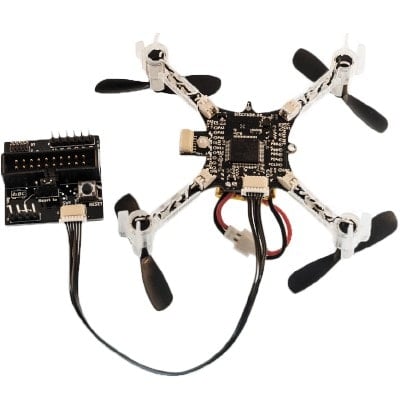

Dies ist das Crazyflie 2.x Debug-Adapter-Kit. Obwohl das Ziel des Crazyflie 2.0 war, ihn so benutzerfreundlich wie möglich zu gestalten, gibt es aufgrund der geringen Größe des Quadcopters einige physikalische Einschränkungen. Um den Zugriff auf den Mikrocontroller zu erleichtern, haben wir dieses Debug-Adapter-Kit hinzugefügt, mit dem Sie ihn über die Standardanschlüsse einfach mit Ihrem Crazyflie 2.0 verbinden können. Dieser Adapter wandelt die Pinbelegung der Anschlüsse in eine Standard-JTAG- und SWD-Pinbelegung um.
Merkmale:
- Enthält alles, was zum leichteren Debuggen der MCUs (STM32F4 und nRF51) benötigt wird
- Mehrere Debug-Pinbelegungen werden unterstützt (einschließlich 20-Pin JTAG und 10-Pin Cortex Debug)
Spezifikation:
- Unterstützte Debugger-Pinbelegungen:
-
- Benutzerdefinierte Pinbelegung, die den Debug-Schnittstellen des ST Discovery Boards entspricht
- Standard Cortex SWV Debug 2x6 1,27 mm (50mil) SWV-Schnittstelle
- Standard 2x10 2,54 mm (100mil) JTAG-Schnittstelle
- Verfügt über eine Reset-Taste mit Jumper für Reset-Unterstützung sowohl für STM32F4 als auch für nRF51
Packungsinhalt:
- 1 x Crazyflie 2.0 Debug-Adapter
- 1 x nRF51 Debug-Anschluss
- 1 x Nylonschraube und Mutter für nRF51 Debug-Anschluss
- 1 x 6-poliges Debug-Kabel zum Anschluss an den Crazyflie 2.0
Support
Wenn Sie weitere Fragen zur technischen Unterstützung haben, wenden Sie sich bitte an support(at)bitcraze.se .
