Einsatz von Emlid Reach RS4 Pro für Drohnenkartierung und Luftbildvermessung

Kurze Antwort

Für Drohnenkartierungen und Luftaufnahmen dient die Emlid Reach RS4 Pro als Präzisions-Basisstation, während das Reach M2 direkt an Ihre UAV montiert wird. Diese Kombination liefert zentimetergenaue Genauigkeit für Bodenpasspunkte und Foto-Geotagging und ermöglicht so Orthomosaike und 3D-Modelle in professioneller Qualität ohne die fünfstelligen Kosten herkömmlicher Vermessungsgeräte.

Warum RTK GNSS für Drohnenkartierungen verwenden?

Standard-Drohnen-GPS erreicht eine Genauigkeit von 1-3 m. Für Vermessungen, Baustellenüberwachung und professionelle Kartierungen ist dies nicht ausreichend. RTK GNSS verbessert dies auf Zentimetergenauigkeit, indem es eine Basisstation mit einer bekannten Position verwendet, um Korrekturen in Echtzeit zu berechnen und zu übertragen.

Speziell für Drohnenarbeiten wird oft PPK (Post-Processed Kinematic) gegenüber RTK bevorzugt. Bei PPK protokolliert die Drohne während des Fluges Rohsatellitendaten, und Sie verarbeiten die Korrekturen anschließend auf Ihrem Computer. Dies eliminiert die Notwendigkeit von Echtzeit-Funkverbindungen und liefert in der Regel eine etwas bessere Genauigkeit.

Typischer Genauigkeitsvergleich:

• Standard-Drohnen-GPS: 1-3m
• RTK-Drohnen-Setup: 2-5cm horizontal
• PPK-Drohnen-Setup: 1-3cm horizontal

RS4 Pro Drohnenkartierungs-Workflow

1. Einrichtung der Basisstation

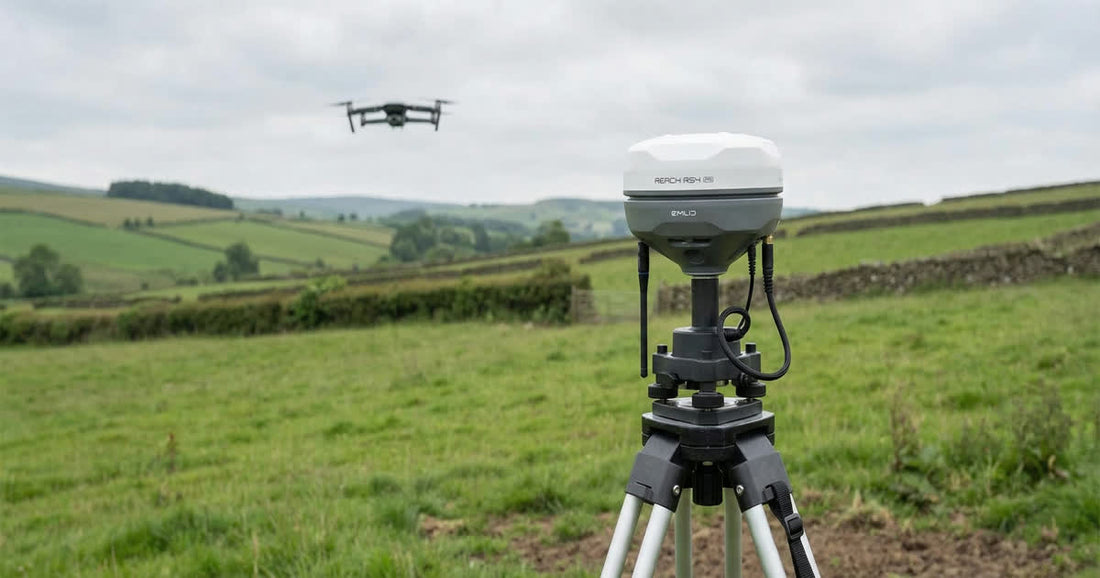

Platzieren Sie Ihre RS4 Pro auf einem Stativ an einem bekannten Punkt (oder ermitteln Sie einen durch Mittelwertbildung). Das Gerät verfolgt kontinuierlich GNSS-Satelliten und berechnet Korrekturen. Für PPK-Workflows protokolliert die RS4 Pro während der gesamten Mission Rohdaten in ihrem internen Speicher.

2. Bodenpasspunkte (GCPs)

Markieren Sie vor dem Flug 5-10 sichtbare Ziele in Ihrem Vermessungsgebiet. Verwenden Sie die RS4 Pro, um jeden GCP zentimetergenau zu vermessen. Diese Punkte verankern Ihre Drohnenbilder während der Verarbeitung an realen Koordinaten. Die Neigungskompensation der RS4 Pro ermöglicht Ihnen ein schnelleres Arbeiten – Sie müssen den Stab nicht für jede Messung perfekt ausrichten.

3. Drohnenflug mit M2

Das Reach M2 Modul wird an Ihrer Drohne montiert und protokolliert präzise Zeitdaten, die mit Ihrer Kamera synchronisiert sind. Jedes Foto wird mit zentimetergenauen Satellitenpositionsdaten versehen. Weitere Informationen zu den Befestigungsmöglichkeiten des M2 finden Sie in unserem vollständigen Emlid Reach Leitfaden.

4. Nachbearbeitung

Nach der Landung kombinieren Sie Basisstationsprotokolle (RS4 Pro) mit Rover-Daten (M2) in Emlid Studio oder ähnlicher Software. Wenden Sie Korrekturen an und importieren Sie dann die geotagged Fotos in Photogrammetrie-Software wie Pix4D, DroneDeploy, Agisoft Metashape oder Open-Source-Alternativen wie OpenDroneMap.

Plattformkompatibilität: Dieser Workflow funktioniert mit jeder Kamera-ausgestatteten Drohne – DJI Mavics mit Blitzschuhadaptern, Starrflügler-Kartierungsdrohnen oder ArduPilot/Pixhawk-basierten Eigenbauten. Der Schlüssel ist die Kamerasynchronisation für eine genaue Foto-Geotagging.

RS4 Pro vs. traditionelle Vermessungsausrüstung

Merkmal	RS4 Pro	Traditionelles RTK
Horizontale Genauigkeit	5-7mm + 1ppm	5-10mm + 1ppm
Kosten pro Einheit	£2.000-3.500	£10.000-25.000+
Neigungskompensation	Ja	Variiert
Zwei Kameras	Ja (RS4 Pro)	Selten
PPK-Unterstützung	Ja	Ja

Für die Drohnenkartierung ist der Genauigkeitsunterschied zwischen Emlid und traditionellen Geräten vernachlässigbar. Was Sie bei Trimble oder Leica bezahlen, ist Robustheit, Markenunterstützung und erweiterte Funktionen, die die meisten Drohnenbetreiber nicht benötigen.

Wann die RS4 Pro für Drohnen eingesetzt werden sollte

Ideale Anwendungen:

• Baufortschrittsüberwachung (wöchentliche Vermessungen)
• Topographische Vermessungen für Planungsanträge
• Landwirtschaftliche Feldkartierung und Volumenberechnungen
• Haldenmessung (Steinbrüche, Materiallager)
• Dokumentation archäologischer Stätten

Alternativen in Betracht ziehen, wenn:

• Sie nur eine Genauigkeit von 10-20 cm benötigen (günstigeres GPS reicht aus)
• Sie unter dichtem Baumbestand kartieren (Signalblockade)
• Sie Echtzeitkorrekturen für Live-Drohnenoperationen benötigen

Durchsuchen Sie unser gesamtes Angebot an GPS-Modulen und Navigationssystemen für Drohnen-Integrationsmöglichkeiten.

FAQ

F: Benötige ich sowohl RS4 Pro als auch M2?
A: Für ernsthafte Kartierungsarbeiten, ja. Die RS4 Pro fungiert als Basisstation und GCP-Sammler. Die M2 liefert präzise Zeitdaten für die Drohne selbst. Sie können nur mit der RS4 Pro für GCPs arbeiten, aber die Drohnen-Geotagging ist dann nicht so genau.

F: RTK oder PPK für Drohnenkartierungen?
A: PPK wird bevorzugt. Es erfordert keine Echtzeit-Funkverbindungen, funktioniert mit günstigerer Hardware und liefert oft eine bessere Genauigkeit. RTK ist nützlich, wenn Sie Live-Positionsdaten während des Fluges benötigen.

F: Wie viele GCPs benötige ich?
A: Für die meisten Standorte reichen 5-10 gut verteilte GCPs aus. Größere oder komplexere Standorte benötigen möglicherweise 15-20. Fügen Sie immer 2-3 Kontrollpunkte (nicht in der Verarbeitung verwendet) hinzu, um die Genauigkeit zu überprüfen.

F: Welche Drohnenplattformen funktionieren mit diesem Setup?
A: Mavic 3 Enterprise RTK verfügt über integriertes natives RTK (funktioniert mit DJI D-RTK 2 Basisstation oder NTRIP-Netzwerken). Standard-Drohnen (normale Mavic, Phantom, Eigenbauten) benötigen das M2-Modul für den PPK-Workflow – dies erfordert Montage, Blitzschuhadapter für die Kamerasynchronisation und Nachbearbeitung. ArduPilot/Pixhawk-Systeme bieten hervorragende RTK/PPK-Unterstützung für DIY-Kartierungsbauten mit vollständiger Integration in Open-Source-Autopilot-Software.

Zuletzt aktualisiert: März 2026
