Kurzantwort
Das RFDesign TXMOD ist ein JR-Modul, das in kompatible RC-Sender gesteckt wird und eine Langstrecken-RC-Steuerung über das 868MHz- oder 900MHz-Band ermöglicht. Es wandelt die PPM-Ausgabe Ihres Senders in ein Signal um, das über ein RFDesign-Telemetriemodem gesendet wird, und bietet Ihnen so eine weitaus größere Reichweite als Standard-2,4-GHz-ELRS- oder Crossfire-Verbindungen. Es wurde für Starrflügel-Mapping-, Vermessungs- und Inspektionsdrohnen entwickelt, bei denen eine zuverlässige Steuerung über große Entfernungen wichtig ist.
Was ist das TXMOD?

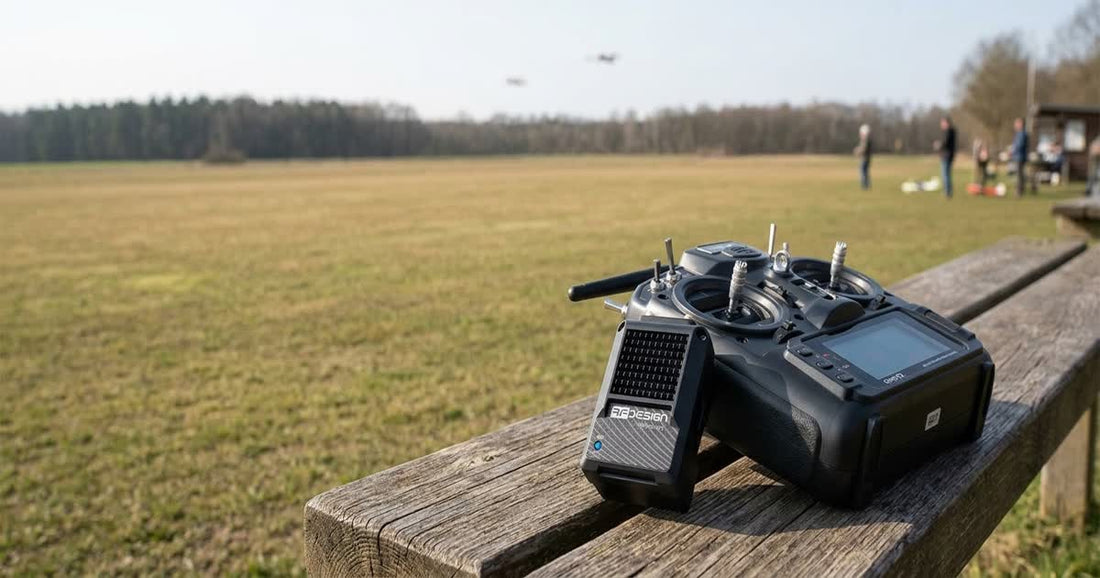

Das TXMOD ist ein kleines Modul von RFDesign, das in den JR-Modulschacht vieler gängiger RC-Sender gesteckt wird. Sender wie der FrSky Taranis X9D, FrSky Horus und RadioMaster TX165 verfügen alle über diesen Erweiterungssteckplatz. Nach der Installation liest das TXMOD Ihre Stick-Eingaben als PPM- oder SBUS-Signale und leitet sie über eine Langstreckenverbindung im 868/900MHz-Band an Ihre Drohne weiter.
Im Gegensatz zu 2,4-GHz-RC-Verbindungen wie ELRS oder Crossfire, die sich hervorragend für Freestyle und Racing FPV eignen, arbeitet das TXMOD auf einer niedrigeren Frequenz mit besserer Reichweite durch Hindernisse und über größere Entfernungen. Dies macht es geeignet für Vermessungsdrohnen, Mapping-Flugzeuge und Inspektionsplattformen, die kilometerweit vom Piloten entfernt fliegen müssen.
Das TXMOD überträgt auch MAVLink-Telemetriedaten vom Fluggerät zurück. Eine integrierte 2,4-GHz-WiFi-Verbindung ermöglicht es Ihnen, ein Telefon, Tablet oder Laptop mit Mission Planner oder QGroundControl zu verbinden, um Live-Telemetriedaten ohne separates Bodenstationsradio anzuzeigen.
Wie funktioniert es?
Das TXMOD ersetzt Ihren Sender nicht. Es sitzt im JR-Modulschacht und fungiert als Brücke zwischen Ihrem Radio und dem Fluggerät. Hier ist der Signalweg:
- Ihr Sender sendet PPM- oder SBUS-Signale an das TXMOD
- Das TXMOD leitet RC-Daten an ein gekoppeltes RFDesign-Bodenmodem weiter (RFD868x, RFD868ux, RFD900x oder RFD900ux)
- Das Bodenmodem sendet über 868MHz oder 900MHz an ein passendes Flugmodem auf der Drohne
- Das Flugmodem speist RC-Kanaldaten in den Flugcontroller ein
- Telemetriedaten fließen auf demselben Weg zum WiFi des TXMOD für Ihre Bodenstation zurück
Dies bedeutet, dass Sie für ein funktionierendes System zwei Modems benötigen: eines am Boden (gekoppelt mit dem TXMOD) und eines am Fluggerät. Es sind Bundles erhältlich, die sowohl das eigenständige TXMOD-Modul als auch ein passendes Bodenmodem enthalten.
Kompatible Sender
Jeder Sender mit einem JR-Modulschacht kann das TXMOD aufnehmen. Bekannte kompatible Radios sind:
| Marke | Modelle |
|---|---|
| FrSky | Taranis X9D, X9D Plus, Horus-Serie |
| RadioMaster | TX15, TX16S und andere JR-Bay-Modelle |
| JR | Die meisten JR-Sender mit Modulschacht |
| TBS | Mambo (mit Adapter) |
Wenn Ihr Radio einen JR-Modulschacht hat, passt das TXMOD physisch. Das Modul akzeptiert eine breite Eingangsspannung von 5-18V und bezieht den Strom direkt aus dem Senderfach.
TXMOD vs 2,4 GHz ELRS/Crossfire
Dies sind verschiedene Werkzeuge für verschiedene Aufgaben. ELRS und Crossfire arbeiten mit 2,4 GHz und sind ideal für FPV-Freestyle, Rennen und allgemeines Sportfliegen, wo die Reichweite in Hunderten von Metern bis zu einigen Kilometern gemessen wird. Das TXMOD verwendet 868/900 MHz, das sich über größere Entfernungen und durch Hindernisse besser ausbreitet, wodurch es besser für professionelle und kommerzielle Operationen geeignet ist, die viele Kilometer vom Piloten entfernt fliegen.
Der Kompromiss ist die Latenz. Der TXMOD-Pfad läuft über ein Modempaar mit MAVLink-Kodierung, was im Vergleich zur direkten Verbindung von ELRS eine höhere Latenz mit sich bringt. Für Vermessungs- und Kartierungsarbeiten, die keine Echtzeit-Stick-Reaktion erfordern, ist dies akzeptabel. Für akrobatischen Freestyle ist es das nicht.
Einen tieferen Einblick in die Wahl zwischen RFDesign-Modems finden Sie in unserem RFDesign-Modul-Vergleichsleitfaden.
Was zu kaufen
Sie benötigen das TXMOD-Modul und mindestens ein passendes Bodenmodem, um zu beginnen. Bundles sparen Zeit, indem sie beides enthalten:
- RFD 868 TXMOD – Standalone-Modul (mit eigenem Modem koppeln)
- RFD 868 TXMOD Bundle V2 – TXMOD gekoppelt mit einem RFD868x Bodenmodem
- RFD868ux TXMOD V2 Bundle – TXMOD gekoppelt mit dem kleineren RFD868ux Modem
Alle RFDesign-Modems und Zubehörteile sind in unserer RFDesign-Kollektion erhältlich. Für ein vollständiges Bild des Aufbaus einer Langstrecken-Datenverbindung lesen Sie unseren Leitfaden zum Aufbau einer vollständigen Langstrecken-Drohnen-Datenverbindung.
FAQ
F: Ersetzt das TXMOD mein RFD-Telemetriemodem?
A: Nein. Das TXMOD arbeitet zusammen mit einem RFDesign-Modem (X- oder UX-Serie). Ein Bundle enthält sowohl das TXMOD als auch ein Bodenmodem, und Sie benötigen immer noch ein Luftmodem am Fluggerät.
F: Funktioniert das TXMOD mit ELRS- oder Crossfire-Empfängern?
A: Nein. Das TXMOD ist eine separate RC-Verbindung. Es verbindet sich über das gekoppelte Modem mit dem Flugcontroller, nicht über einen Empfänger. Sie würden ELRS und TXMOD nicht auf demselben Fluggerät betreiben.
F: Benötige ich eine Lizenz, um das 868MHz TXMOD in Großbritannien zu verwenden?
A: Das 868MHz-Band ist in Großbritannien gemäß OFCOM-Bestimmungen lizenzfrei, aber Sie müssen die zulässigen Leistungsgrenzen einhalten. Das RFD868 TXMOD arbeitet innerhalb dieser Grenzen. Die 900MHz-Variante ist für den Einsatz in Amerika und anderen Regionen vorgesehen, nicht für Großbritannien.
