Réponse rapide
Les points de contrôle au sol (GCP) sont des marqueurs physiques placés sur le terrain avec des coordonnées précisément connues. Ils fournissent aux logiciels de cartographie par drone des points de référence fixes pour ancrer les images aériennes à des positions réelles, améliorant ainsi la précision des cartes de plusieurs mètres à quelques centimètres. Que vous utilisiez un drone standard ou un drone avec correction RTK, les GCP restent le moyen le plus fiable de vérifier et d'améliorer les résultats de qualité topographique.
Que sont les points de contrôle au sol ?
Un point de contrôle au sol est un emplacement marqué sur la terre dont les coordonnées géographiques ont été mesurées avec un équipement d'arpentage de haute précision, généralement un récepteur GNSS RTK ou PPK. Lorsqu'un drone survole le site, sa caméra capture ces marqueurs dans l'imagerie aérienne. Pendant le traitement, le logiciel de cartographie utilise les coordonnées connues de chaque GCP pour géoréférencer l'ensemble des données, corrigeant ainsi les erreurs de positionnement et la distorsion sur toute la carte.
Sans GCP, une carte de drone repose uniquement sur le module GPS embarqué de l'aéronef. Le GPS de qualité grand public est précis à environ 1 à 2 mètres, ce qui est acceptable pour la photographie occasionnelle mais loin d'être suffisamment précis pour l'arpentage, la construction ou la gestion foncière. Les GCP réduisent cette erreur de positionnement au niveau centimétrique en ancrant la carte traitée à des points vérifiés indépendamment sur le sol.
Pourquoi les GCP sont-ils importants pour la précision ?
Correction des erreurs systématiques
L'imagerie de drone souffre de plusieurs sources de distorsion : étalonnage imparfait de l'objectif de la caméra, erreurs d'altitude barométrique et imprécision inhérente du GPS standard. Même de petites erreurs individuelles s'accumulent sur des centaines de photos superposées. Les GCP fournissent au moteur de photogrammétrie des données de référence concrètes pour corriger ces erreurs systématiquement sur toute la carte.
Précision absolue vs relative
Une carte de drone peut sembler visuellement correcte en termes de précision relative, ce qui signifie que les distances entre les entités de la carte correspondent aux mesures réelles, tout en étant décalée de sa vraie position sur le globe. Les GCP établissent une précision absolue, garantissant que la carte se situe aux coordonnées réelles correctes. Cette distinction est importante lorsque vous devez superposer des données de drone avec des ensembles de données SIG existants, des registres cadastraux ou des plans d'ingénierie.
Assurance qualité
Au-delà de l'amélioration de la précision, les GCP fournissent une mesure quantifiable de la qualité de la carte. En comparant les coordonnées de la carte traitée avec les coordonnées au sol connues aux points de contrôle (points distincts non utilisés dans l'ajustement), les géomètres peuvent calculer les valeurs d'erreur quadratique moyenne (RMSE) et produire un rapport de précision. Cela est souvent requis pour la conformité contractuelle sur les projets d'arpentage commerciaux.
Avez-vous toujours besoin de GCP avec un drone RTK ?
C'est l'une des questions les plus courantes en matière d'arpentage par drone. Les drones RTK (Real-Time Kinematic) reçoivent des données de correction en direct qui positionnent chaque photo avec une précision centimétrique pendant le vol. Le PPK (Post-Processing Kinematic) obtient le même résultat en corrigeant les positions après le vol à l'aide des données satellitaires enregistrées.
La réponse courte : le RTK réduit considérablement votre dépendance aux GCP, mais ne les élimine pas entièrement. Voici pourquoi.
La correction RTK dépend du maintien d'une liaison radio stable entre la station de base et le drone. Les interruptions de signal causées par le terrain, les structures ou les interférences électromagnétiques peuvent produire des erreurs de positionnement qui passent inaperçues jusqu'au traitement. Un petit nombre de GCP (trois à cinq) répartis sur le site sert de contrôle indépendant de la solution RTK, détectant toute dérive ou ambiguïté qui aurait pu passer inaperçue.
Pour de nombreux projets, une approche hybride fonctionne bien : utiliser le RTK pour le drone et placer un nombre réduit de GCP pour la vérification. Pour les travaux les plus importants, tels que les levés de limites légales ou l'implantation de construction, une couverture complète des GCP aux côtés du RTK donne les résultats les plus fiables.
Types de points de contrôle au sol
Cibles passives
Les GCP passifs sont le type le plus largement utilisé. Ce sont des marqueurs physiques placés sur le sol avant le vol, conçus pour être clairement visibles sur les photographies aériennes. Les formes courantes comprennent :
- Les dalles à damier et< elles sont des tuiles carrées avec des carrés noirs et blancs alternés et un point central clairement défini. Elles sont la référence car le centre est sans ambiguïté, même à des altitudes de vol élevées.
- Les marques peintes à la bombe, généralement en forme de "L" où le coin intérieur marque la coordonnée précise. Un "L" est préféré à un "X" car l'intersection de deux lignes peintes peut s'étendre sur plusieurs centimètres, introduisant une erreur de sélection pendant le traitement.
- Les cibles GCP préfabriquées, fabriquées à partir de plastique ou de tissu durable avec une finition mate pour éviter les reflets. Elles sont portables, réutilisables et disponibles dans des combinaisons de couleurs très contrastées telles que le noir et blanc ou l'orange et le noir.
Caractéristiques naturelles
Dans certaines situations, les géomètres utilisent des éléments existants comme points de contrôle : un coin de route pavée, le bord d'un couvercle de trou d'homme ou une formation rocheuse distincte. Ceux-ci ne nécessitent aucun temps d'installation, mais ils présentent des inconvénients importants. Les ombres, le faible contraste et l'ambiguïté concernant le point de mesure exact rendent les éléments naturels moins fiables que les cibles spécialement conçues. Utilisez-les uniquement lorsque l'accès ou les contraintes de temps empêchent de placer des marqueurs appropriés.
Cibles actives
Les GCP actifs émettent un signal (souvent rétroréfléchissant ou électronique) qui peut être détecté automatiquement par le logiciel de traitement. Ceux-ci sont moins courants dans la cartographie générale par drone mais sont utilisés dans des flux de travail de levé spécialisés où la détection automatique de cibles accélère le traitement.
GCP vs points de contrôle
La distinction entre GCP et points de contrôle est l'un des aspects les plus mal compris de l'arpentage par drone, pourtant elle est simple.
Les GCP sont saisis dans le logiciel de photogrammétrie comme points de référence connus. Le logiciel les utilise pour ajuster et déformer la carte afin qu'elle s'aligne avec les coordonnées réelles. Les GCP influencent directement le résultat final de la carte.
Les points de contrôle sont mesurés avec le même équipement de qualité topographique et placés de la même manière, mais ils ne sont pas inclus dans l'ajustement du traitement. Au lieu de cela, une fois la carte générée, les emplacements des points de contrôle dans la carte traitée sont comparés à leurs coordonnées au sol connues. La différence vous indique la précision réelle de la carte.
Physiquement, les GCP et les points de contrôle sont identiques. La différence réside purement dans la façon dont les données sont utilisées pendant le traitement. Une bonne pratique consiste à désigner environ 20 à 30 % de vos points au sol comme points de contrôle et le reste comme GCP.
Combien de GCP avez-vous besoin ?
Le nombre de points de contrôle au sol dépend de trois facteurs : la taille du site, la complexité du terrain et le standard de précision que vous devez respecter.
Une recherche menée par le Département des transports du Nevada, publiée en partenariat avec Pix4D, a montré que la précision s'améliore significativement jusqu'à environ 5 GCP, avec des rendements décroissants au-delà de 10. Pour la plupart des projets, 5 à 10 GCP offrent un équilibre optimal entre le temps sur le terrain et la qualité de la carte.
Lignes directrices par type de projet
- Petit site, terrain plat, drone standard : 5 à 8 GCP pour des zones allant jusqu'à 20 acres.
- Site moyen, terrain modéré, drone RTK : 3 à 5 GCP pour des zones allant jusqu'à 50 acres.
- Grand site, terrain complexe : 8 à 15 GCP, avec un espacement d'environ 200 à 400 mètres entre les points.
- Travaux cadastraux de haute précision (résolution de 1,5 cm) : GCP tous les 100 à 200 mètres.
- Cartographie topographique générale (résolution de 3 à 5 cm) : GCP tous les 300 à 500 mètres.
Pour un terrain ondulé ou complexe, augmentez le nombre de 10 à 20 % pour tenir compte de la variation d'altitude supplémentaire qui peut introduire des distorsions.
Comment placer les GCP
Un placement correct est aussi important que le nombre de points. Des GCP mal distribués peuvent en fait dégrader la qualité de la carte plutôt que de l'améliorer.
Distribution
Les GCP doivent être répartis sur l'ensemble de la zone du projet, et non regroupés dans une seule section. Une erreur courante est de concentrer les points autour de l'élément le plus important, ce qui laisse le reste du site mal contrôlé et peut provoquer des déformations sur les bords.
Idéalement, placez les GCP près des coins de la limite du site avec des points supplémentaires le long des bords et au moins un près du centre. Si le site a une forme irrégulière, assurez-vous que chaque section principale est couverte.
Considérations d'altitude
Placez toujours au moins un GCP au point le plus élevé accessible du site et un au point le plus bas. Cela permet de capturer toute la plage d'élévation et aide le moteur de photogrammétrie à effectuer une projection verticale précise. Négliger cette étape peut produire des erreurs d'altitude systématiques sur l'ensemble du modèle.
Couverture des bords
Les GCP les plus extérieurs doivent définir une limite qui englobe votre zone d'intérêt. Évitez de placer tous les GCP à l'intérieur de la zone cartographiée sans aucun près des bords, car la précision se dégrade rapidement en dehors de l'enveloppe convexe définie par les points de contrôle. Étendre la couverture GCP légèrement au-delà de la zone d'intérêt assure la précision des bords.
Visibilité et stabilité
Chaque GCP doit être clairement visible sur l'imagerie aérienne. Évitez les emplacements près de structures hautes qui projettent des ombres, les zones de végétation dense ou les endroits où le marqueur pourrait être obscurci par des véhicules ou des équipements garés. Le marqueur doit être posé à plat sur un sol stable, et non sur du gravier meuble ou un sol mou où il pourrait se déplacer entre le placement et le vol.
Comment relever les coordonnées des GCP

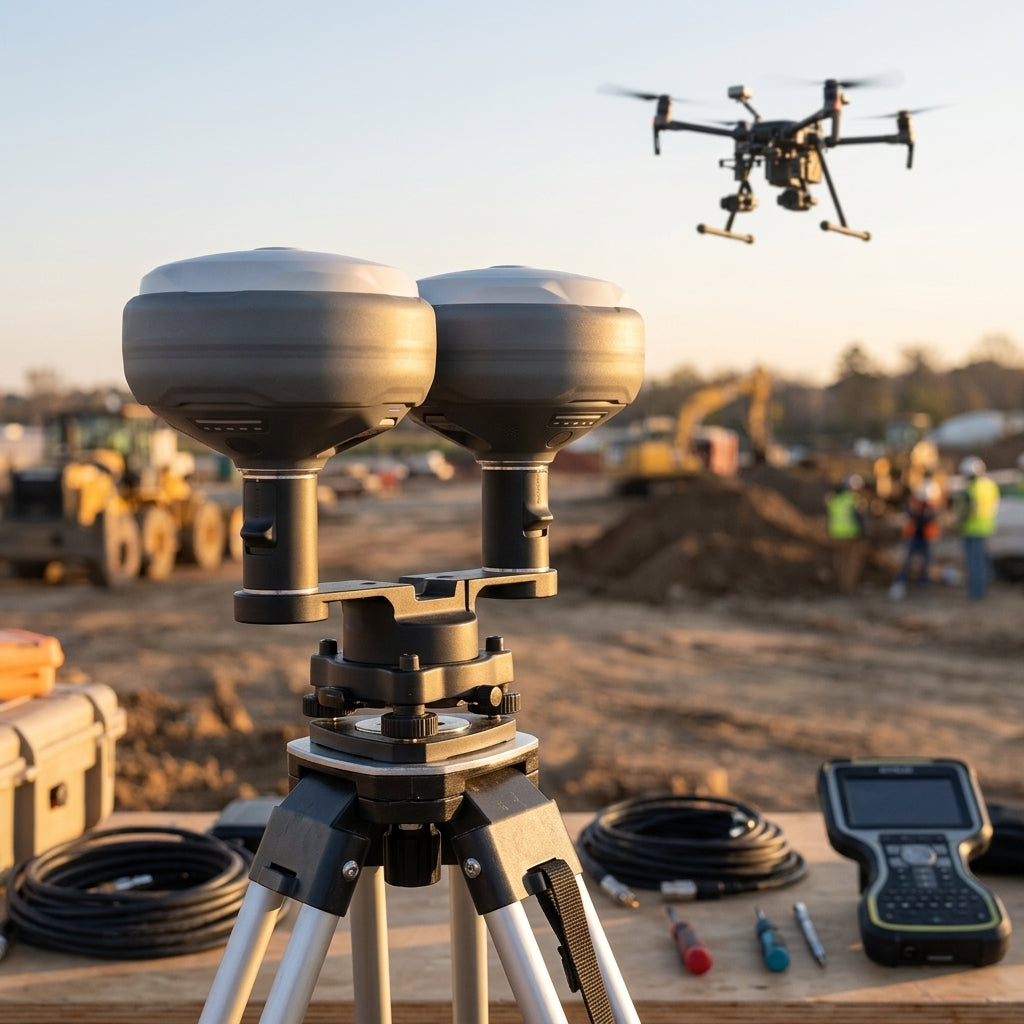

Une fois les marqueurs physiques en place, chacun doit être relevé avec un équipement GNSS de précision centimétrique. C'est là qu'un récepteur GNSS RTK comme l'Emlid Reach RS4 Pro ou le Emlid Reach RS4 Pro et RS4 Base/Rover Kit entre en jeu. Ces récepteurs offrent un positionnement de qualité topographique, soit comme station de base transmettant des corrections, soit comme récepteur mobile collectant des données ponctuelles.
Le processus est simple :
- Installez votre station de base sur un point connu, ou établissez-en un nouveau en moyennant une position statique.
- Connectez le récepteur mobile pour recevoir les corrections via radio UHF ou NTRIP sur cellulaire.
- Rendez-vous à chaque marqueur GCP, placez la pointe de la perche du récepteur mobile sur le point central et enregistrez la coordonnée à l'aide d'une application de topographie telle que Emlid Flow.
- Enregistrez chaque point avec un identifiant unique qui correspond à l'étiquette que vous utiliserez dans votre logiciel de photogrammétrie.
Pour les flux de travail de post-traitement, vous pouvez également enregistrer les données d'observation brutes à chaque point et appliquer les corrections PPK ultérieurement à l'aide d'un logiciel tel qu'Emlid Studio. Cela élimine le besoin d'une liaison radio en temps réel et peut être plus fiable dans les zones où la couverture cellulaire est mauvaise.
Erreurs courantes à éviter
Utilisation d'un motif "X" pour les GCP peints à la bombe
Un "X" fait à la bombe de peinture crée une zone d'intersection qui peut avoir plusieurs centimètres de large. À des résolutions élevées (inférieures à 2 cm par pixel), cela introduit une erreur de projection qui se répercute directement sur la précision finale de votre carte. Utilisez plutôt une forme de "L", où le coin intérieur marque un point unique et sans ambiguïté.
Regroupement des GCP dans une seule zone
Concentrer tous vos points de contrôle près de la zone qui vous intéresse le plus, tout en ignorant le reste du site, est contre-productif. Le moteur de photogrammétrie dispose de données de référence insuffisantes pour les zones extérieures, ce qui entraîne des distorsions qui peuvent se propager vers l'intérieur et affecter également la zone regroupée.
Oublier d'enregistrer les identifiants des points
Chaque GCP a besoin d'une étiquette unique qui est à la fois écrite sur ou près du marqueur et enregistrée dans vos données d'arpentage. Si vous ne pouvez pas faire correspondre un point de l'imagerie aérienne à son enregistrement de coordonnées, ce GCP est inutile. Numérotez ou étiquetez clairement chaque cible et tenez un journal de terrain.
Placer les GCP sur un sol instable
Un GCP sur de la boue molle, du gravier meuble ou une surface qui se déplace entre le placement et le vol aura bougé au moment où le drone le capture. La coordonnée que vous avez enregistrée ne correspond plus à la position du marqueur dans l'imagerie, introduisant une erreur plutôt que de la corriger.
Résumé des meilleures pratiques GCP
- Utilisez 5 à 10 GCP pour la plupart des projets, avec des points de contrôle supplémentaires pour la vérification.
- Répartissez les points sur l'ensemble du site, y compris les coins, les bords et les altitudes élevées et basses.
- Utilisez des marqueurs à fort contraste et à finition mate avec un point central clairement défini.
- Mesurez chaque GCP avec un équipement GNSS RTK ou PPK pour des coordonnées de précision centimétrique.
- Même avec un drone RTK, incluez au moins 3 à 5 GCP comme contrôle qualité.
- Conservez des notes de terrain associant chaque étiquette GCP à son emplacement pour un traitement fiable.
- Étendez la couverture GCP légèrement au-delà de la zone d'intérêt pour maintenir la précision des bords.
Commencer
Si vous mettez en place un flux de travail de cartographie par drone et que vous avez besoin d'un équipement GNSS fiable pour la collecte de GCP, le kit de station de base GNSS RTK Emlid Reach RS4 vous fournit tout le nécessaire pour établir une base et collecter des points de contrôle de qualité topographique. Pour une configuration complète base-récepteur mobile, le kit RS4 Pro et RS4 Base/Rover couvre les deux rôles dans un seul package.
Découvrez notre gamme complète de systèmes GPS et de navigation pour l'équipement de cartographie et d'arpentage par drone. Pour en savoir plus sur la technologie de positionnement sous-jacente, consultez notre guide sur le RTK vs PPK pour la cartographie par drone. Et pour vous aider à configurer votre récepteur, notre guide de configuration de la base et du récepteur mobile Emlid Reach vous explique le processus étape par étape.
FAQ
Puis-je utiliser un GPS de smartphone pour relever les coordonnées des GCP ?
Non. Le GPS d'un smartphone est généralement précis à 3 à 5 mètres dans de bonnes conditions, ce qui est pire que l'erreur que vous essayez de corriger. Les GCP doivent être relevés avec un équipement GNSS RTK ou PPK capable d'une précision centimétrique.
Quelle couleur les marqueurs GCP doivent-ils avoir ?
Les combinaisons très contrastées fonctionnent le mieux : noir et blanc, orange et noir, ou rose vif et vert. Le marqueur doit se distinguer clairement du terrain environnant dans l'imagerie aérienne. Les finitions mates sont préférables aux finitions brillantes, qui peuvent refléter la lumière du soleil et obscurcir le point central.
Combien de temps faut-il pour placer et relever les GCP ?
Pour un site typique de 10 acres avec 5 à 8 GCP, prévoyez 30 à 60 minutes pour le placement et 30 à 45 minutes supplémentaires pour le relevé des coordonnées avec un récepteur mobile RTK. Le temps total sur le terrain est généralement de 1 à 2 heures.
Ai-je besoin de GCP si mon drone a le PPK ?
Le PPK réduit considérablement, mais n'élimine pas, le besoin de GCP. Le même principe s'applique qu'avec le RTK : utilisez un nombre réduit de GCP (3 à 5) comme vérification indépendante, en particulier sur les sites plus grands ou topographiquement complexes.
Que se passe-t-il si je n'utilise aucun GCP ?
Avec un drone standard (non RTK), votre carte aura des erreurs de positionnement de 1 à 5 mètres ou plus. Avec un drone RTK, la précision s'améliore à quelques centimètres, mais vous n'avez aucun moyen indépendant de vérifier cette précision. Pour tout projet où la précision de mesure est importante, les GCP (ou au minimum les points de contrôle) sont non négociables.
